GB 4343.1中家電產品的“時鐘頻率”檢測；家電產品需要檢測可直接咨詢華通威。GB 4343.1-2018標準相比舊版（2009版）新增了“時鐘頻率”的定義，執行該標準時，時鐘頻率的大小關系到產品是否必要進行輻射測試，企業需要聲明產品的最大時鐘頻率。如何確認家電產品的時鐘頻率呢？
對此有不同的意見：
觀點1：時鐘頻率是產品內使用的最高信號頻率，比如Wi-Fi信號頻率2.4GHz；
觀點2：時鐘頻率是產品內使用的芯片的工作頻率；
觀點3：時鐘頻率是產品內使用的芯片的晶振頻率。
這些觀點正確嗎?
一、標準條款：
GB 4343.1-2018《家用電器、電動工具和類似器具的電磁兼容要求 第1部分：發射》（CISPR 14-1:2011）標準
3.24 時鐘頻率 clock frequency
裝置中使用的任何信號的基波頻率，集成電路用（IC）內單獨使用的信號除外。
注：高頻通常由集成電路（IC）外的較低時鐘震蕩頻率通過集成電路（IC）內的鎖相環（PLL）電路產生。
4.1.2.3.2 電網供電器具
按照方法a）或b），評估受試設備在30MHz~1000MHz頻段內的發射，參見圖10；
a） 在30MHz~300MHz的頻段內，除電動工具外的任何器具應符合表2a第2欄和第3欄的限值。對電動工具，其特定限值按電動機的額定功率由表2a第4欄至第9欄給出，任何加熱裝置的功率（例如塑料焊接吹風機的加熱功率）除外。
如同時滿足以下條件1）和2），則認為器具在30MHz~1000MHz頻段內符合要求。
1） 受試設備的所有發射值應低于應用限值（表2a）減去相應裕量（表2b）；
2） 最大時鐘頻率應小于30MHz。
如不滿足條件1）和2）的任一條，則應進行30MHz~1000MHz頻段的輻射測量，采用表3中該頻段限值。在上述情況下，30MHz~1000MHz頻段應符合表2a的限值。
b） 符合表3限值。除了TEM波導法僅用于不打算連接外部電纜的電池供電器具，制造商可以選擇表3提及的任一測量方法（見表3腳注c）。
三、案例分析
產品實例：帶有Wi-Fi功能的變頻冰箱

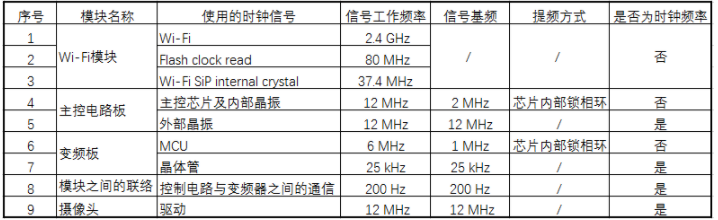

首先，梳理該產品各模塊使用的周期信號，分為：
①Wi-Fi模塊，使用的信號有Wi-Fi 頻率2.4GHz，F(xiàn)lash clock read頻率80MHz，Wi-Fi SIP internal crystal頻率 37.4MHz等；
分析：根據GB 4343.1-2018標準第一章 范圍：
1.1不包括在本部分范圍內的有：
——在其他國家標準中明確地提出其射頻范圍內所有發射要求的設備。
注1：例子如下：
——無線電控制器、對講機和其他類型的無線電發射裝置，包括使用在玩具中；
Wi-Fi模塊屬于無線電發射裝置，不在本標準范圍內，應在相應的無線標準中考核，因此本部分Wi-Fi模塊內的所有信號頻率均不認為是時鐘頻率。
②主控電路板，使用的信號有主控芯片工作頻率12MHz，外部晶振12MHz；
分析：此主控芯片內部自帶晶振時鐘，通過鎖相環電路倍頻，其基頻為2MHz，內部時鐘信號不與芯片外部有任何聯系，屬于集成電路（IC）內部單獨使用的信號，按照標準時鐘頻率的定義，不認為是時鐘頻率；其外部晶振頻率12MHz是典型的標準定義的時鐘頻率。
③變頻板，使用的信號有MCU工作頻率6MHz，內部自帶晶振，板上晶體管工作頻率25kHz；
分析：變頻板MCU情況同主控板芯片，芯片內部時鐘不認為是時鐘頻率；晶體管25kHz屬于時鐘頻率。
④模塊之間的聯絡，控制電路與變頻器之間的通信頻率為200Hz；
分析：模塊之間的信號聯絡，不屬于芯片內部單獨使用的信號，屬于標準定義的時鐘頻率。
⑤攝像頭驅動信號頻率12MHz；
分析：屬于標準定義的時鐘頻率。
注：為了討論貼近主題，本案例中省略了各模塊中與主題相關性不大且頻率較小的部分信號。
